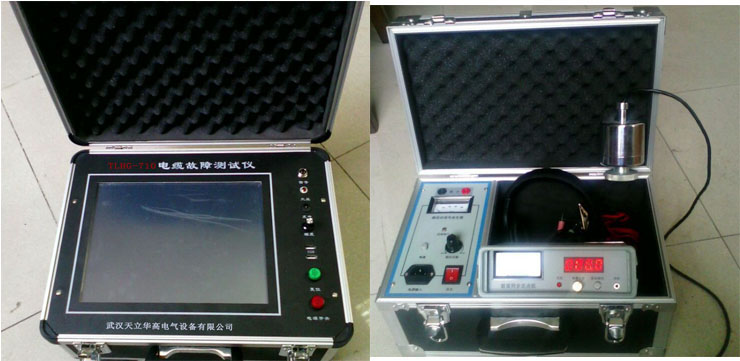

高智能電纜故障測試儀是迎合工業級電力行業方案和IT時代的快速發展,將原來電纜故障測試儀的局限性，用工控嵌入式計算機平臺系統、網絡服務業務、USB通信技術系統化，極大提高了儀器的使用功能和利用價值以及便捷的現場環境操作。特別對于日益增多的地埋電纜資料提供了一套獨有的管理軟件。整套系統滿足中華人民共和國電力行業標準《DL/T849.1～ DL/T849.3-2004》電力設備專用測試儀器通用技術條件，該系統測試由系統主機和故障定位儀以及電纜路徑儀三部分組成，用于電力電纜各類故障的測試，電纜路徑、電纜埋設深度的尋測和電纜檔案資料的日常維護管理，以及同軸通信電纜和市話電纜的開路、短路故障的精確測試。

產品特點：
 1、國內首家采用工控嵌入式計算機平臺系統，整套系統鋰電供電、便于攜帶、方便測試。

2、國內首家采用10.4/12.1英寸大屏幕觸摸系統(兩者可選配)，全電腦XP/win7操作平臺集成化軟件，徹底告別電纜儀單片機時代，并配有電纜故障測試軟件和電纜資料管理軟件。
3、采用最新的USB通信接口，采集信號穩定，既能提高測試精度，又能滿足不同長度電纜的測試要求。

4、軟件實現故障手動卡位，距離自動顯示，提高了測試精度。
5、強大的波形處理功能和網絡服務功能，測試的波形可任意壓縮、擴展，減少誤差。

6、選配一款無線上網卡，可實現隨時隨地?zé)o線上網的技術服務，給用戶現場測試提供及時、準確波形分析和指導，似專家指導，使您無憂工作。
7、最新研制智能組合式采樣器，取代了煩瑣的現場接線，具有波形直觀，容易分析，與高壓完全隔離，對主機、操作人員絕對安全的特點。

1、可測試各種不同電壓等級、不同截面、不同介質及各種材質的電力電纜的各類故障，包括：開路、短路、低阻、高阻泄漏、高阻閃絡性故障。



2、可測量長度已知的任何電纜中電波傳播的速度。



3、可測試電纜走向及埋設深度。



測試距離：不小于40km    最短測試距離（盲區）：15米



精確定點誤差：±0.2m     測試誤差：系統誤差小于±1%



分辨率：V/50m；V為傳波速度m/μs；



電源與功耗：　　AC　220V±10%　10W；　　　DC　12V（7AH）　不大于20W



待機時間：可連續使用5小時左右。



管 理：用戶管理區域內所有電纜的資料的詳細檔案：包括電纜分布圖、編號、起始位置、埋設深度及時間、電纜介質、接頭位置、維修記錄、故障產生原因、試驗報告、電纜測試記錄等信息。
